VIP-9305防孤岛保护装置电压保护介绍

返回列表 来源: 发布日期: 2023.07.17 浏览量:1

防孤岛保护装置VIP-9305是一款广泛用于低压光伏项目的保护设备,为了防止“孤岛现象”的发生,每个光伏并网点都必须安装防孤岛保护装置。

防孤岛保护装置最常用的保护功能就是频率保护和电压保护,当电压或者频率异常时,防孤岛保护会自动跳开并网开关。VIP-9305这款防孤岛频率保护分为四种:频率过高I段、频率过高II段、频率过低I段、频率过低II段,当频率大于或小于设定值时,防孤岛保护装置就会动作。


防孤岛保护装置VIP-9305频率保护

9305防孤岛保护装置的电压保护,当电压高于或小于设定值的时候,防孤岛保护就会动作,如过电压I段保护功能:

1、保护功能-过电压I段——投;

2、当三相线电压最大线电压≥过电压I段定制;

3、三相电流(ia.ibic)中有一相电压≥0.1A,或采到合位信号(C4=1);

4、满足以上条件的持续时间≥过电压I段延时;

满足以上条件,则立即驱动跳闸出口4JB12/B13)、同时也驱动事故信号5JB14/B15)(直到手动复归,继电器才返回),面板事故灯亮。液晶显示动作名称。

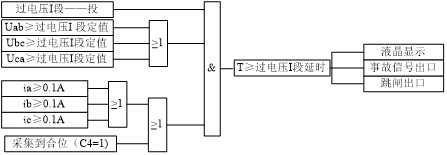

防孤岛保护装置VIP-9305电压保护
