防孤岛保护装置的作用和原理解析

返回列表 来源：发布日期： 2023.10.27 浏览量：1

前言

随着近两年国内光伏项目的快速发展，对于防孤岛保护装置的需求也日益剧增。很多从事光伏事业的朋友对于防孤岛都会有所接触，但是了解不深，本文将带领大家进一步了解“防孤岛保护装置”的相关问题。

什么是防孤岛保护装置

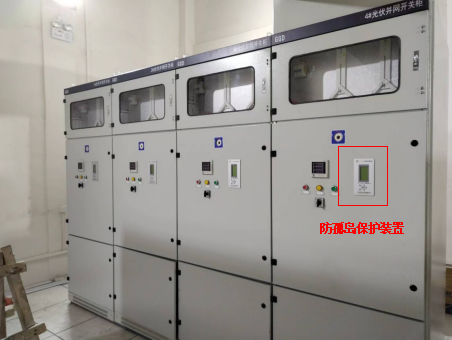

防孤岛保护装置是一款主要用于新能源光伏项目中的微机保护装置，多安装在光伏项目并网点处的并网柜中。在光伏项目上，不论是高压并网还是低压并网，都少不了防孤岛保护的身影。对于“什么是防孤岛保护装置”的详细解答可以点击链接了解。

什么是防孤岛保护装置

防孤岛保护装置的作用

防孤岛保护，顾名思义，就是为了防止“孤岛”的发生。

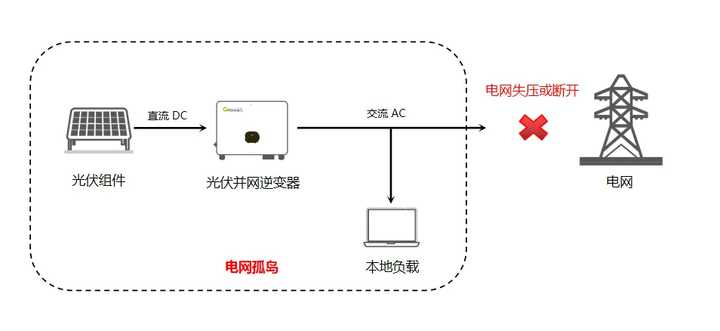

“孤岛”即“孤岛现象”，简单来说就是指当电网侧失电时，光伏发电系统仍然保持发电状态，此时光伏系统会形成一个独立的供电系统，这种现象就称为“孤岛现象”。当防孤岛保护装置检测到存在孤岛现象时，会迅速切断该系统与主网之间的连接，以避免造成危害。

孤岛现象的危害

孤岛效应的危害是什么

1、当“孤岛效应”产生时，电网无法控制光伏发电的电压和频率，电压幅值和频率的漂移会对用电设备造成损坏。

2、当电网停电检修时，维保人员如果没及时意识到光伏系统的存在，此时光伏电站逆变器仍在持续供电，从而威胁维修人员的安全。

3、若逆变器仍在发电，由于并网系统输出电压和电网电压之间产生相位差，当电网重新恢复供电时会产生浪涌电流，可能会引起再次跳闸或对分布式发电系统、负载和供电系统带来损坏。

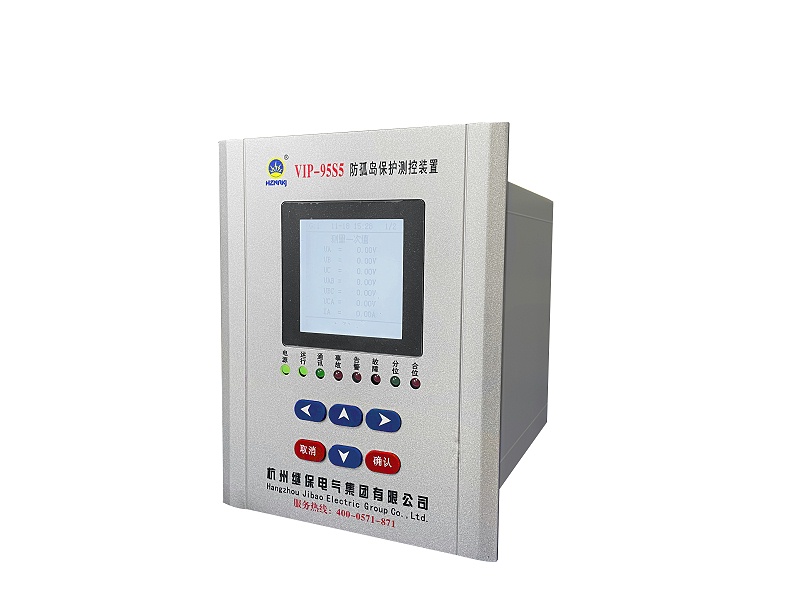

防孤岛保护装置

防孤岛保护装置的原理

防孤岛保护装置的原理是通过进行检测电力系统中的孤岛现象，并在发现孤岛发生时迅速切断发电与主网之间的连接。防孤岛保护装置需要首先监控发电系统与主网络之间的连接状态。一般通过监测发电系统的输出与主网的频率和电压差异，可以判断是否存在孤岛。

防孤岛保护装置的保护功能有哪些

保护功能	出口类型
两段过频保护	跳闸
两段低频保护	跳闸
两段过压保护	跳闸
两段低压保护	跳闸
频率突变保护	跳闸
逆功率保护	跳闸
三段相过流保护	跳闸，带方向闭锁
零序过流保护	跳闸/告警
零序过电压保护	跳闸/告警
有压自动合闸	合闸
PT断线	告警
谐波检测	跳闸
外部联跳	跳闸

总结

防孤岛保护装置为避免光伏并网系统出现非计划性孤岛运行起到了关键作用。当电网出现故障或停电检修时，防孤岛保护装置可以及时检测到异常使得光伏并网开关能及时响应并跳闸。当电网恢复正常时，并网开关要能够自动合闸。这样的目的是在为了在电网不受太大影响的情况下，尽可能保证光伏的发电效率。可以说，防孤岛保护装置早已成为光伏电站不可或缺的一部分！
